Automatizando uma lampada com Bluetooth (Serie: Sem Fio)

Olá humanos, essa semana estive com uns guris da minha faculdade com muita dificuldade de trabalhar com o modulo bluetooth HC-06/05, tivemos uma apresentação dos projetos da minha turma e apresentei um robo explorador controlado via web, porem o que me motivou a escrever este post, foi o fato de uma equipe ter empacado, no quesito usar o modulo bluetooth durante a apresentação dessa equipe, eles falavam muito sobre como não conseguiram programar o bluetooth e nem a eletronica funcionava da forma como queriam, quando terminaram de apresentar fui até eles e disse que ajudaria eles, por que de fato é bem simples, então ajudei eles, em um simples test de ligar é desligar um led, controlado via bluetooth.

Bom chega de papo, vamos ao que importa, o que é um bluetooth ? bluetooth e uma tecnologia de comunicação a curta distancia para transações simples, sendo envio de mensagens, ou envio de arquivos.

Para este projeto você precisa dos seguintes ingredientes.

• Arduino UNO
• Modulo Bluetooth HC-06
• Modulo RELE
• Lampada

Step 1 Circuito de Luz (Modulo Rele)

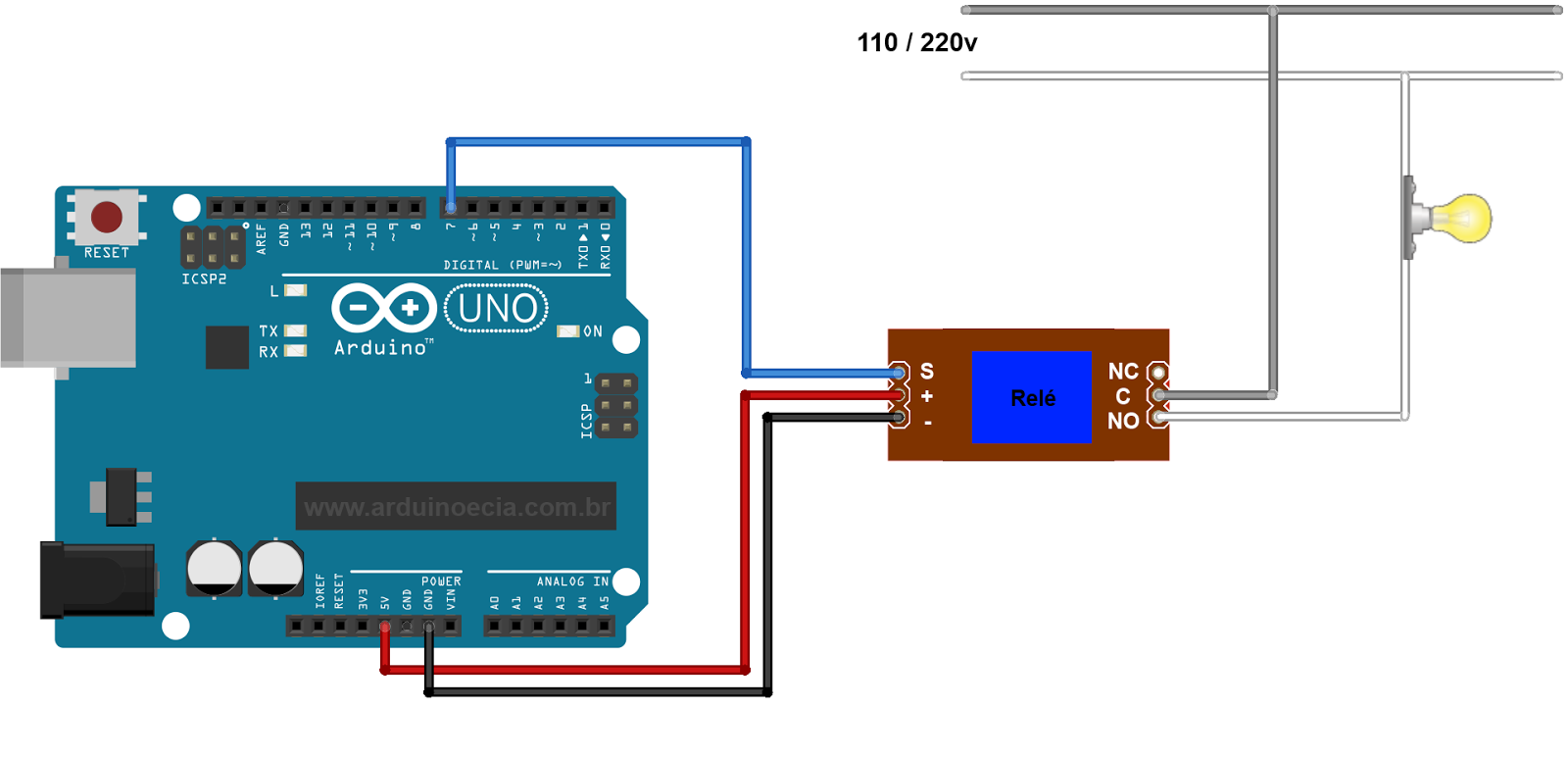

Bom seguindo o circuito básico dele, vamos ligar a parte elétrica(ligar fios rsrsrsr, pessoal da eletronica me mata kkkk).

Step de ligar e desligar( modulo rele )

Ok com esse circuito de base vamos a programação, que de fato é bem simples.




Step 2 Programação de base(Codigo fonte)

/*****
Letra vai receber o valor da comunicação serial
Definimos um pino, variavel luz, para enviar pulso para o
modulo rede
*****/

char letra;
int luz = 7;
void setup()
{
 Serial.begin(9600);  // inicia comunicação serial
 pinMode(luz,OUTPUT); // pino 7 de saida para enviar pulso para rele
}
void loop()
{
  bluetooth = Serial.read(); // Recebe valores da porta Serial
  switch(bluetooth){
   case 'l': // case receba letra 'l' para ligado
     digitalWrite(luz,HIGH);
     Serial.println("Ligar Luz\n");
     break;
   case 'd': // case receba letra 'd' para desligado
     digitalWrite(luz,LOW);
     Serial.println("Desligar Luz\n");
     break;
 }
}

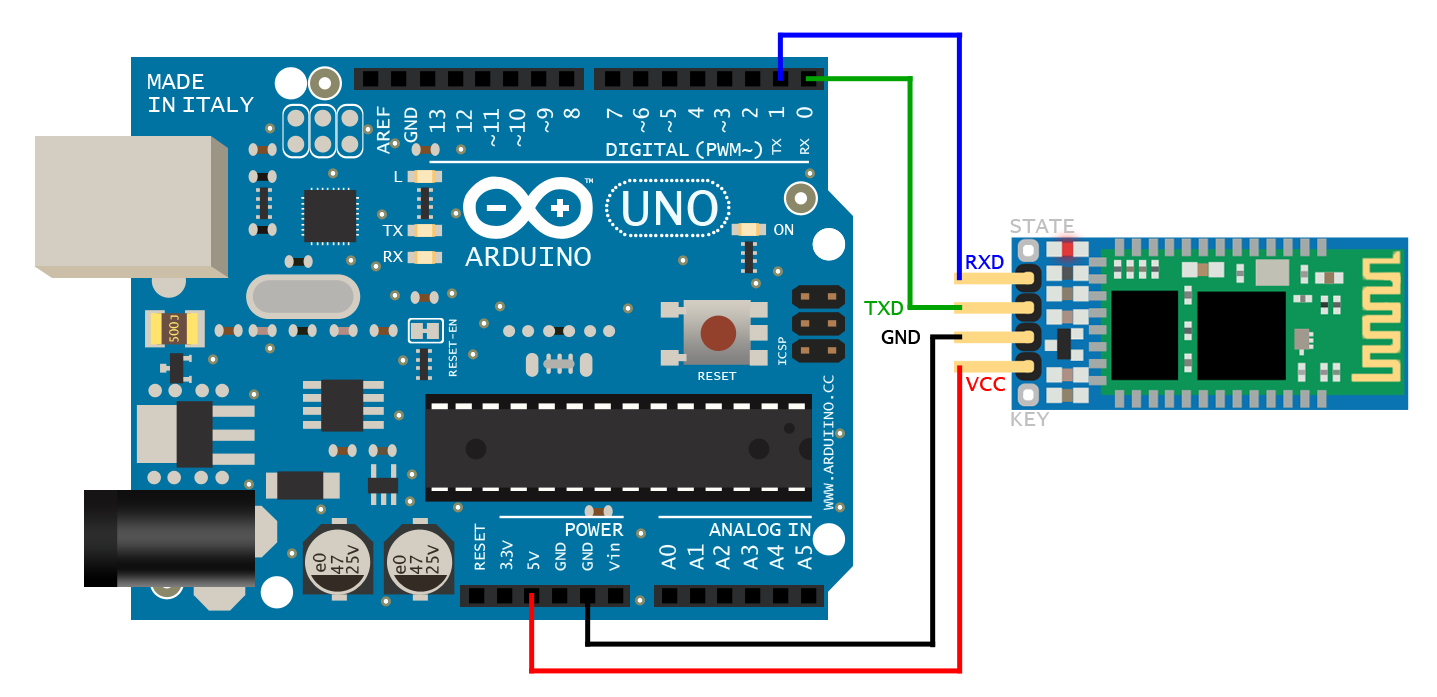

Step 3 Circuito da Serial sem USB (com Bluetooth)

Bom, nessa parte do projeto, vamos aprender como funciona é o circuito do projeto vamos utilizar,
modulo HC-05

Simples basta apenas implementar este circuito no outro e pronto! antes de testar no bluetooh, usaremos a porta serial do arduino direto via USB abrindo monitor Serial ou apenas ligar o modulo Bluetooth para testarmos segue o video abaixo, sem alimentação da porta USB, apena alimentando por 5v normais.

Test  de comunicação serial com bluetooth

Bom galera bem simples neh ? Fim !!!
